D73H手柄式对夹式硬密封蝶阀

发布日期:[2016-07-23]     点击率:

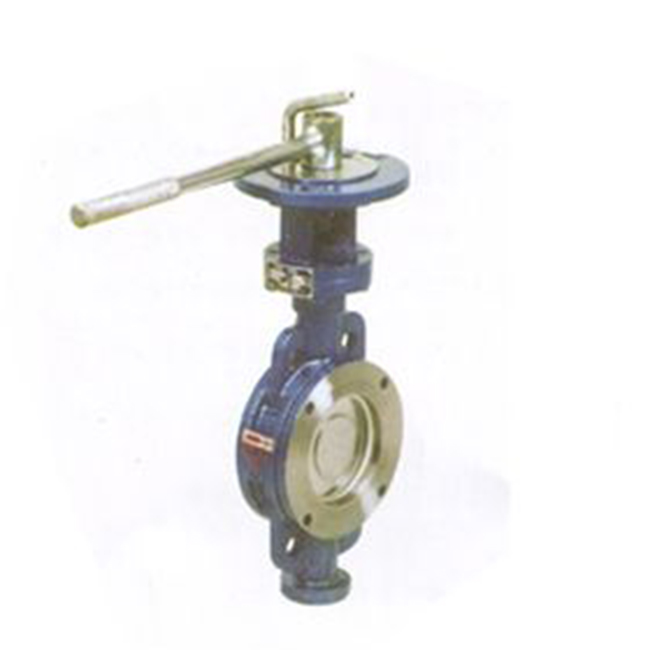

D73H手柄式对夹式硬密封蝶阀

硬密封蝶阀性能规范 用途及特点

本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。 采用标准

法兰连接尺寸:GB9115-88
 GB91113-88;GB4216-84
 结构长度:GB12221-89
 压力试验:GB/T13927-92:ZBJ16006-90

硬密封蝶阀——主要技术参数

公称通径

DN(mm)

50~150

公称压力

PN(Mpa)

1.0

1.6

2.5

试验压力Ps(Mpa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

适用介质

水、蒸汽、油品、海水、酸类

适用温度

-29℃~425℃

硬密封蝶阀——主要零件材料

名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀板

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀杆

2Cr13、不修钢、铬镍钼钛钢

密封圈

不锈钢、氟塑料、聚丙脂

填料

氟塑料、柔性石墨

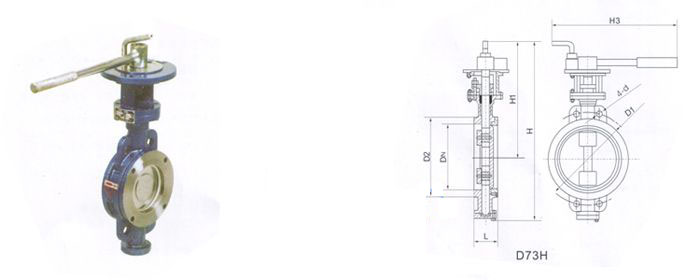

D73(H、F)-(10、16、25)C、P、R、V系列对夹式

公称通径DN

外形尺寸

法兰尺寸和螺栓尺寸

PN1.0MPa

PN1.6MPa

PN2.5MPa

L

H1

H

H3

D1

4-d

D1

4-d

D1

4-d

50

43

250

330

265

125

18

125

18

125

18

65

46

267

362

265

145

18

145

18

145

18

80

49

275

375

320

160

18

160

18

160

18

100

56

295

410

320

180

18

180

18

190

22

125

64

305

425

340

210

18

210

18

220

26

150

70

320

465

390

240

22

240

22

250

26
