D43H手柄式法兰式硬密封蝶阀

发布日期:[2016-07-23]     点击率:

温州硬密封蝶阀:D43H手柄式法兰式硬密封蝶阀

D43H硬密封蝶阀_性能规范

用途及特点
本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

D43H蝶阀-采用标准

法兰连接尺寸:GB9115-88
 GB91113-88;GB4216-84
 结构长度:GB12221-89
 压力试验:GB/T13927-92:ZBJ16006-90


   D43H硬密封蝶阀_主要技术参数

公称通径

DN(mm)

50~150

公称压力

PN(Mpa)

1.0

1.6

2.5

试验压力Ps(Mpa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

适用介质

水、蒸汽、油品、海水、酸类

适用温度

-29℃~425℃

D43H硬密封蝶阀_主要零件材料

名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀板

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀杆

2Cr13、不修钢、铬镍钼钛钢

密封圈

不锈钢、氟塑料、聚丙脂

填料

氟塑料、柔性石墨

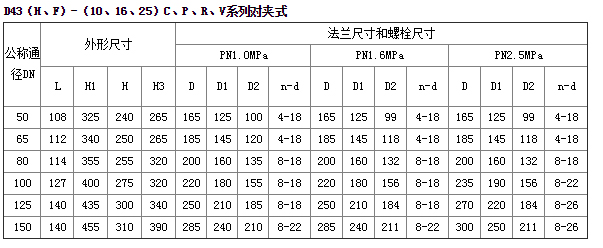

D43(H、F)-(10、16、25)C、P、R、V系列对夹式
