金属硬密封蝶阀 网站首页> 产品中心 >金属硬密封蝶阀 >D343H法兰式三偏心硬密封蝶阀


D343H硬密封法兰蝶阀是一款采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构的阀门,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
产品特点
金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

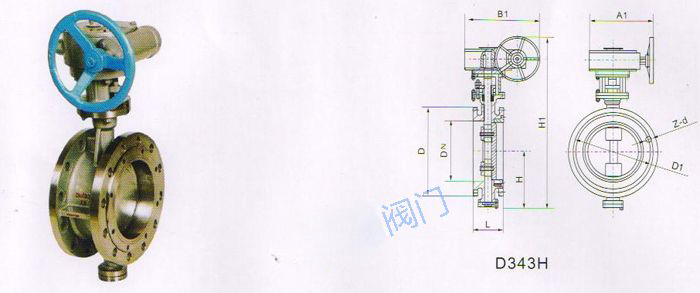

D343H手动法兰式多层次硬密封蝶阀
D343H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀
通 径  | 结 构 长 度  | 法兰 外径  | 螺栓孔中心距  | 密封面  | 法兰 厚度  | 法兰 孔数  | 孔 径  | 密封面高度  | |||
对夹式  | 法兰式  | ||||||||||
短  | 长  | 短  | 长  | D  | D1  | d  | C  | Z  | d  | f  | |
40  | 43  | 43  | 108  | 150  | 130  | 100  | 78  | 16  | 4  | 14  | 3  |
50  | 43  | 43  | 108  | 150  | 140  | 110  | 88  | 16  | 4  | 14  | 3  |
65  | 46  | 46  | 112  | 170  | 160  | 130  | 108  | 16  | 4  | 14  | 3  |
80  | 49  | 64  | 114  | 180  | 190  | 150  | 124  | 18  | 4  | 18  | 3  |
100  | 56  | 64  | 127  | 190  | 210  | 170  | 144  | 18  | 4  | 18  | 3  |
125  | 64  | 70  | 140  | 200  | 240  | 200  | 174  | 20  | 8  | 18  | 3  |
150  | 70  | 76  | 140  | 210  | 265  | 225  | 199  | 20  | 8  | 18  | 3  |
200  | 71  | 89  | 152  | 230  | 320  | 280  | 254  | 22  | 8  | 18  | 3  |
250  | 76  | 114  | 165  | 250  | 375  | 335  | 309  | 24  | 12  | 18  | 3  |
300  | 83  | 114  | 178  | 270  | 440  | 395  | 363  | 24  | 12  | 22  | 4  |
350  | 92  | 127  | 190  | 290  | 490  | 445  | 413  | 24  | 12  | 22  | 4  |
400  | 102  | 140  | 216  | 310  | 540  | 495  | 463  | 24  | 16  | 22  | 4  |
450  | 114  | 152  | 222  | 330  | 595  | 550  | 518  | 24  | 16  | 22  | 4  |
500  | 127  | 152  | 229  | 350  | 645  | 600  | 568  | 26  | 20  | 22  | 4  |
600  | 154  | 178  | 267  | 390  | 755  | 705  | 667  | 26  | 20  | 26  | 5  |
700  | 165  | 229  | 292  | 430  | 860  | 810  | 772  | 26  | 24  | 26  | 5  |
800  | 190  | 241  | 318  | 470  | 975  | 920  | 878  | 26  | 24  | 30  | 5  |
900  | 203  | 241  | 330  | 510  | 1075  | 1020  | 978  | 26  | 24  | 30  | 5  |
1000  | 216  | 300  | 410  | 550  | 1175  | 1120  | 1078  | 26  | 28  | 30  | 5  |
1200  | 254  | 360  | 470  | 630  | 1405  | 1340  | 1295  | 28  | 32  | 33  | 5  |
1400  | 390  | 530  | 710  | 1630  | 1560  | 1510  | 32  | 36  | 36  | 5  | |
1600  | 440  | 600  | 790  | 1830  | 1760  | 1710  | 34  | 40  | 36  | 5  | |
1800  | 490  | 670  | 870  | 2045  | 1970  | 1918  | 36  | 44  | 39  | 5  | |
2000  | 540  | 760  | 950  | 2265  | 2180  | 2125  | 38  | 48  | 42  | 5  | |
通 径  | 结 构 长 度  | 法兰 外径  | 螺栓孔中心距  | 密封面  | 法兰 厚度  | 法兰 孔数  | 孔 径  | 密封面高度  | |||
对夹式  | 法兰式  | ||||||||||
短  | 长  | 短  | 长  | D  | D1  | d  | C  | Z  | d  | f  | |
40  | 43  | 43  | 108  | 150  | 150  | 110  | 84  | 18  | 4  | 18  | 3  |
50  | 43  | 43  | 108  | 150  | 165  | 125  | 99  | 20  | 4  | 18  | 3  |
65  | 46  | 46  | 112  | 170  | 185  | 145  | 118  | 20  | 4  | 18  | 3  |
80  | 49  | 64  | 114  | 180  | 200  | 160  | 132  | 20  | 8  | 18  | 3  |
100  | 56  | 64  | 127  | 190  | 220  | 180  | 156  | 22  | 8  | 18  | 3  |
125  | 64  | 70  | 140  | 200  | 250  | 210  | 184  | 22  | 8  | 18  | 3  |
150  | 70  | 76  | 140  | 210  | 285  | 240  | 211  | 24  | 8  | 22  | 3  |
200  | 71  | 89  | 152  | 230  | 340  | 295  | 266  | 24  | 8  | 22  | 3  |
250  | 76  | 114  | 165  | 250  | 395  | 350  | 319  | 26  | 12  | 22  | 3  |
300  | 83  | 114  | 178  | 270  | 445  | 400  | 370  | 26  | 12  | 22  | 4  |
350  | 92  | 127  | 190  | 290  | 505  | 460  | 429  | 26  | 16  | 22  | 4  |
400  | 102  | 140  | 216  | 310  | 565  | 515  | 480  | 26  | 16  | 26  | 4  |
450  | 114  | 152  | 222  | 330  | 615  | 565  | 530  | 28  | 20  | 26  | 4  |
500  | 127  | 152  | 229  | 350  | 670  | 620  | 582  | 28  | 20  | 26  | 4  |
600  | 154  | 178  | 267  | 390  | 780  | 725  | 682  | 30  | 20  | 30  | 4  |
700  | 165  | 229  | 292  | 430  | 895  | 840  | 794  | 30  | 24  | 30  | 5  |
800  | 190  | 241  | 318  | 470  | 1015  | 950  | 901  | 32  | 24  | 33  | 5  |
900  | 203  | 241  | 330  | 510  | 1115  | 1050  | 1001  | 34  | 28  | 33  | 5  |
1000  | 216  | 300  | 410  | 550  | 1230  | 1160  | 1112  | 34  | 28  | 36  | 5  |
1200  | 254  | 360  | 470  | 630  | 1455  | 1380  | 1328  | 38  | 32  | 39  | 5  |
1400  | 390  | 530  | 710  | 1675  | 1590  | 1530  | 42  | 36  | 42  | 5  | |
1600  | 440  | 600  | 790  | 1915  | 1820  | 1750  | 46  | 40  | 48  | 5  | |
1800  | 490  | 670  | 870  | 2115  | 2020  | 1950  | 50  | 44  | 48  | 5  | |
2000  | 540  | 760  | 950  | 2325  | 2230  | 2150  | 54  | 48  | 48  | 5  | |
D343H-(16、25)C、P、R、V系列法兰式多层次金属硬密封蝶阀
通 径  | 结构长度  | 法兰外径  | 螺栓孔中心距  | 密封面  | 法兰 厚度  | 法兰 孔数  | 孔 径  | 密封面高度  | |||
对夹式  | 法兰式  | ||||||||||
短  | 长  | 短  | 长  | D  | D1  | d  | C  | Z  | d  | f  | |
40  | 43  | 43  | 108  | 150  | 150  | 110  | 84  | 18  | 4  | 18  | 3  |
50  | 43  | 43  | 108  | 150  | 165  | 125  | 99  | 20  | 4  | 18  | 3  |
65  | 46  | 46  | 112  | 170  | 185  | 145  | 118  | 20  | 4  | 18  | 3  |
80  | 49  | 64  | 114  | 180  | 200  | 160  | 132  | 20  | 8  | 18  | 3  |
100  | 56  | 64  | 127  | 190  | 220  | 180  | 156  | 22  | 8  | 18  | 3  |
125  | 64  | 70  | 140  | 200  | 250  | 210  | 184  | 22  | 8  | 18  | 3  |
150  | 70  | 76  | 140  | 210  | 285  | 240  | 211  | 24  | 8  | 22  | 3  |
200  | 71  | 89  | 152  | 230  | 340  | 295  | 266  | 24  | 12  | 22  | 3  |
250  | 76  | 114  | 165  | 250  | 405  | 355  | 319  | 26  | 12  | 26  | 3  |
300  | 83  | 114  | 178  | 270  | 460  | 410  | 370  | 28  | 12  | 26  | 4  |
350  | 92  | 127  | 190  | 290  | 520  | 470  | 429  | 30  | 16  | 26  | 4  |
400  | 102  | 140  | 216  | 310  | 580  | 525  | 480  | 32  | 16  | 30  | 4  |
450  | 114  | 152  | 222  | 330  | 640  | 585  | 548  | 34  | 20  | 30  | 4  |
500  | 127  | 152  | 229  | 350  | 715  | 650  | 609  | 36  | 20  | 33  | 4  |
600  | 154  | 178  | 267  | 390  | 840  | 770  | 720  | 38  | 20  | 36  | 5  |
700  | 165  | 229  | 292  | 430  | 910  | 840  | 794  | 38  | 24  | 36  | 5  |
800  | 190  | 241  | 318  | 470  | 1025  | 950  | 901  | 38  | 24  | 39  | 5  |
900  | 203  | 241  | 330  | 510  | 1125  | 1050  | 1001  | 40  | 28  | 39  | 5  |
1000  | 216  | 300  | 410  | 550  | 1255  | 1170  | 1112  | 42  | 28  | 42  | 5  |
1200  | 254  | 360  | 470  | 630  | 1485  | 1390  | 1328  | 48  | 32  | 48  | 5  |
通 径  | 结构长度  | 法兰外径  | 螺栓孔中心距  | 密封面  | 法兰 厚度  | 法兰 孔数  | 孔 径  | 密封面高度  | |||
对夹式  | 法兰式  | ||||||||||
短  | 长  | 短  | 长  | D  | D1  | d  | C  | Z  | d  | f  | |
40  | 43  | 43  | 108  | 150  | 150  | 110  | 84  | 18  | 4  | 18  | 3  |
50  | 43  | 43  | 108  | 150  | 165  | 125  | 99  | 20  | 4  | 18  | 3  |
65  | 46  | 46  | 112  | 170  | 185  | 145  | 118  | 22  | 8  | 18  | 3  |
80  | 49  | 64  | 114  | 180  | 200  | 160  | 132  | 24  | 8  | 18  | 3  |
100  | 56  | 64  | 127  | 190  | 235  | 190  | 156  | 24  | 8  | 22  | 3  |
125  | 64  | 70  | 140  | 200  | 270  | 220  | 184  | 26  | 8  | 26  | 3  |
150  | 70  | 76  | 140  | 210  | 300  | 250  | 211  | 28  | 8  | 26  | 3  |
200  | 71  | 89  | 152  | 230  | 360  | 310  | 274  | 30  | 12  | 26  | 3  |
250  | 76  | 114  | 165  | 250  | 425  | 370  | 330  | 32  | 12  | 30  | 3  |
300  | 83  | 114  | 178  | 270  | 485  | 430  | 389  | 34  | 16  | 30  | 4  |
350  | 92  | 127  | 190  | 290  | 555  | 490  | 448  | 38  | 16  | 33  | 4  |
400  | 102  | 140  | 216  | 310  | 620  | 550  | 503  | 40  | 16  | 36  | 4  |
450  | 114  | 152  | 222  | 330  | 670  | 600  | 548  | 42  | 20  | 36  | 4  |
500  | 127  | 152  | 229  | 350  | 730  | 660  | 609  | 44  | 20  | 36  | 4  |
600  | 154  | 178  | 267  | 390  | 845  | 770  | 720  | 46  | 20  | 39  | 5  |
700  | 165  | 229  | 292  | 430  | 960  | 875  | 820  | 46  | 24  | 42  | 5  |
800  | 190  | 241  | 318  | 470  | 1085  | 990  | 928  | 50  | 24  | 48  | 5  |
900  | 203  | 241  | 330  | 510  | 1185  | 1090  | 1028  | 54  | 28  | 48  | 5  |
1000  | 216  | 300  | 410  | 550  | 1320  | 1210  | 1140  | 58  | 28  | 56  | 5  |
通 径  | 结 构 长 度  | 法兰 外径  | 螺栓孔中心距  | 密封面  | 法兰 厚度  | 法兰 孔数  | 孔 径  | 密封面高度  | |||
对夹式  | 法兰式  | ||||||||||
短  | 长  | 短  | 长  | D  | D1  | d  | C  | Z  | d  | f  | |
40  | 43  | 43  | 108  | 150  | 150  | 110  | 84  | 18  | 4  | 18  | 3  |
50  | 43  | 43  | 108  | 150  | 165  | 125  | 99  | 20  | 4  | 18  | 3  |
65  | 46  | 46  | 112  | 170  | 185  | 145  | 118  | 22  | 8  | 18  | 3  |
80  | 49  | 64  | 114  | 180  | 200  | 160  | 132  | 24  | 8  | 18  | 3  |
100  | 56  | 64  | 127  | 190  | 235  | 190  | 156  | 24  | 8  | 22  | 3  |
125  | 64  | 70  | 140  | 200  | 270  | 220  | 184  | 26  | 8  | 26  | 3  |
150  | 70  | 76  | 140  | 210  | 300  | 250  | 211  | 28  | 8  | 26  | 3  |
200  | 71  | 89  | 152  | 230  | 375  | 320  | 284  | 34  | 12  | 30  | 3  |
250  | 76  | 114  | 165  | 250  | 450  | 385  | 345  | 38  | 12  | 33  | 3  |
300  | 83  | 114  | 178  | 270  | 515  | 450  | 409  | 42  | 16  | 33  | 4  |
350  | 92  | 127  | 190  | 290  | 580  | 510  | 465  | 46  | 16  | 36  | 4  |
400  | 102  | 140  | 216  | 310  | 660  | 585  | 535  | 50  | 16  | 39  | 4  |
450  | 114  | 152  | 222  | 330  | 685  | 610  | 560  | 50  | 20  | 39  | 4  |
500  | 127  | 152  | 229  | 350  | 755  | 670  | 615  | 52  | 20  | 42  | 4  |
600  | 154  | 178  | 267  | 390  | 890  | 795  | 735  | 60  | 20  | 48  | 5  |
