不锈钢法兰蝶阀(304)

发布日期:[2020-06-23]     点击率:

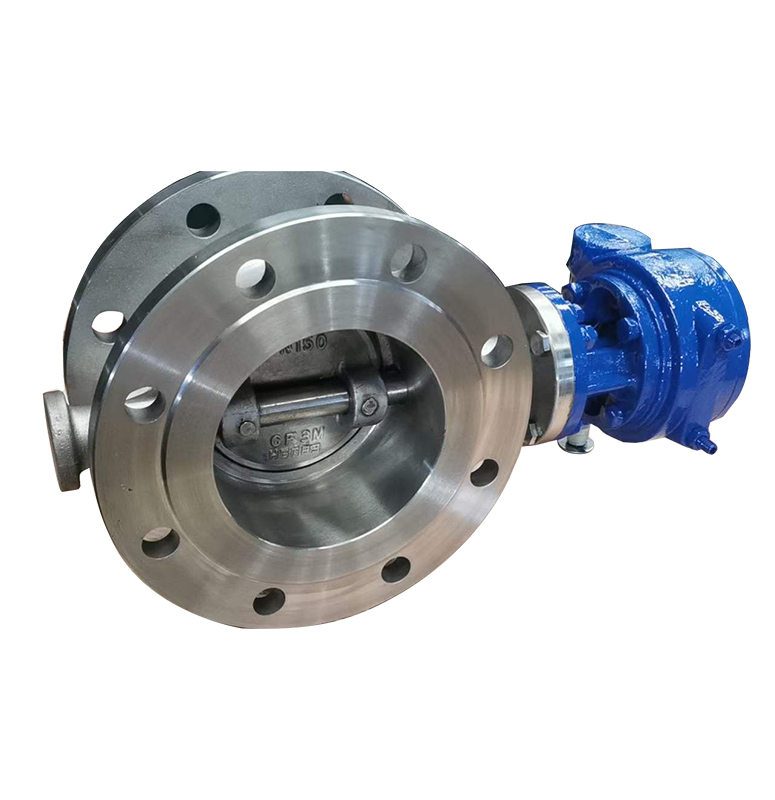

不锈钢法兰蝶阀(304)

不锈钢法兰蝶阀采用三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。不锈钢法兰蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的阀门叫蝶阀。

不锈钢法兰蝶阀全开到全关通常是小于900,蝶阀和蝶杆本身没有自锁有力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

不锈钢法兰蝶阀主要技术参数

公称通经DN(mm)50~2000
公称药理PN(MPa)0.611.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

不锈钢法兰蝶阀主要外形连接尺寸

公称通经(DN)主要尺寸法兰尺寸和螺栓规格
LHH11.0MPa1.6MPa2.5MPa
D14-Ф-MD14-Ф-MD14-Ф-M
5043350112125Ф18125Ф18125Ф18
6546370115145Ф18145Ф18145Ф18
8049380120160Ф18160Ф18160Ф18
10056420138180Ф18180Ф18190Ф23
12564460164210Ф18210Ф18220Ф27
15070555175240Ф23240Ф23250Ф27
20071605208295M20295M20310M24
25076680243350M20355M24370M27
30083800283400M20410M24430M27
35092835310460M20470M24490M30
400102915340515M24525M27550M33
450114960380565M24585M27600M33
5001271020410620M24650M30660M33
6001541225470725M27770M33770M36
7001651355550840M27840M33875M39
8001901470640950M30950M36990M45
90020315457101050M301050M361090M45
100021617957701160M331170M391210M52
120025419658901380M361390M451420M52
