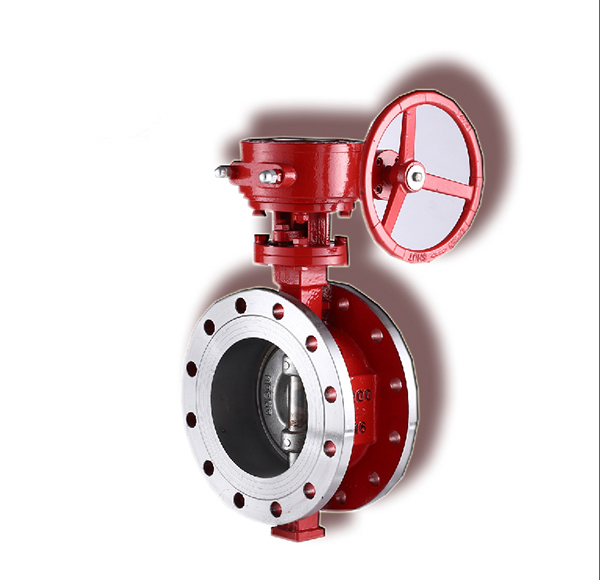

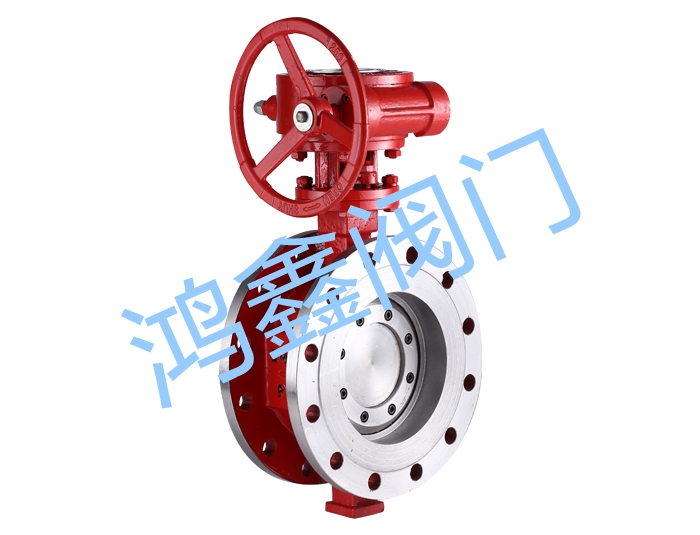

HX003法兰蝶阀D343H

发布日期:[2016-07-23]     点击率:

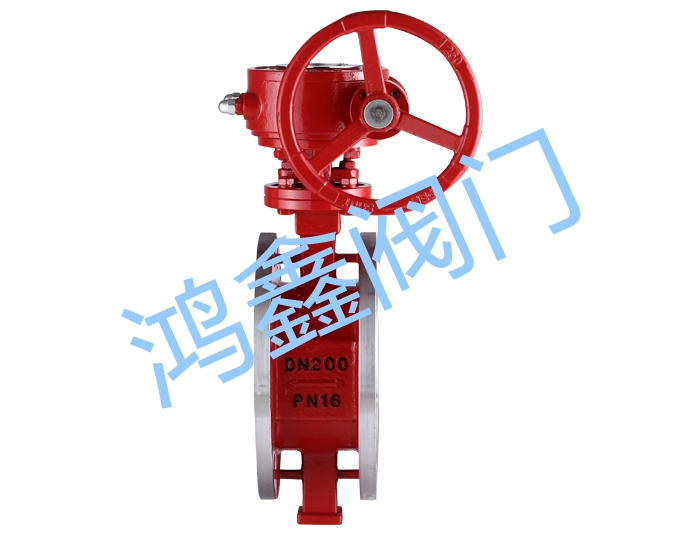

加工定制品牌永嘉县鸿鑫阀门制造有限公司型号D343H-16C DN200
材质不锈钢连接形式法兰结构形式垂直板式
适用介质各种高腐蚀化学介质压力环境高压工作温度高温

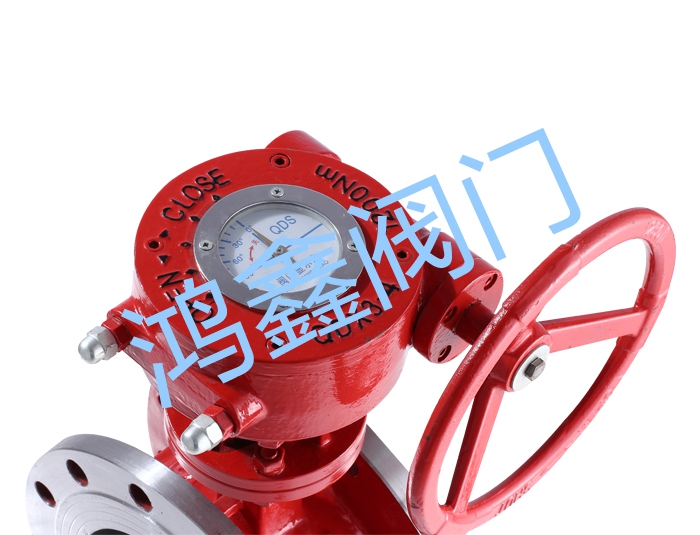

标准国标流动方向单向驱动方式蜗轮


蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

    结构特点:

    1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

    2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。

    3、蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。

    4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

    5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

    驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

    优点:

    1、启闭方便迅速、省力、流体阻力小,可以经常操作。

    2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。

    3、可以运送泥浆,在管道口积存液体最少。

    4、低压下,可以实现良好的密封。

    5、调节性能好。

    6、全开时阀座通道有效流通面积较大,流体阻力较小。

    7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

    8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

    9、安装方便。

    10、操作灵活省力,可选择手动、电动、气动、液压方式。
