HX002法兰蝶阀D343H

发布日期:[2020-06-23]     点击率:

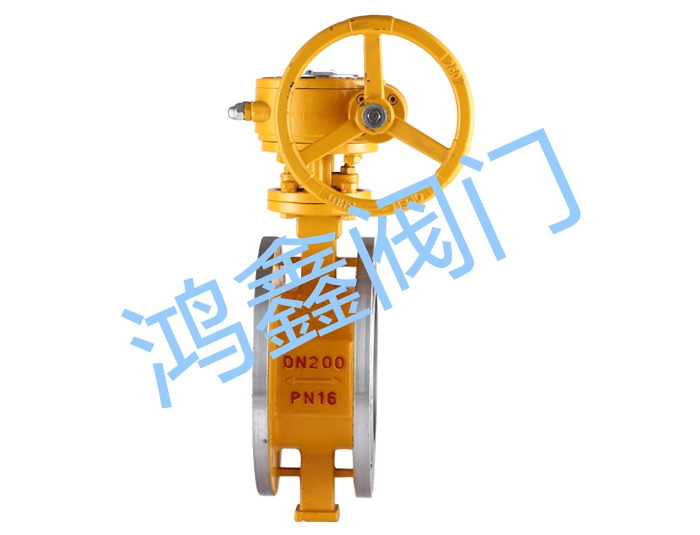

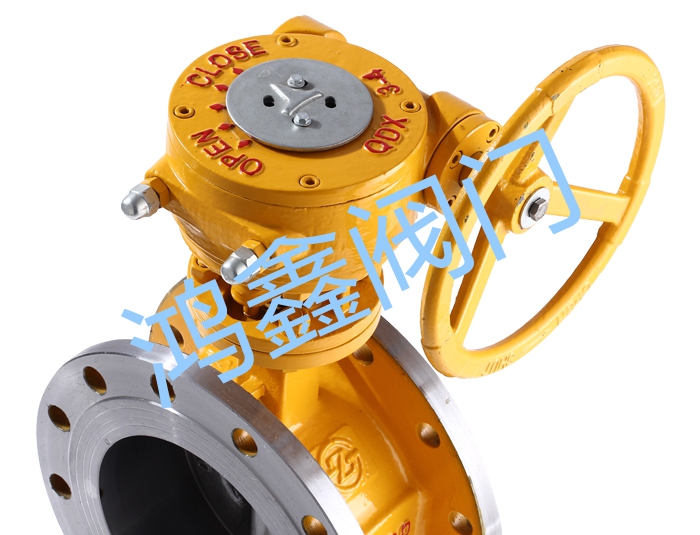

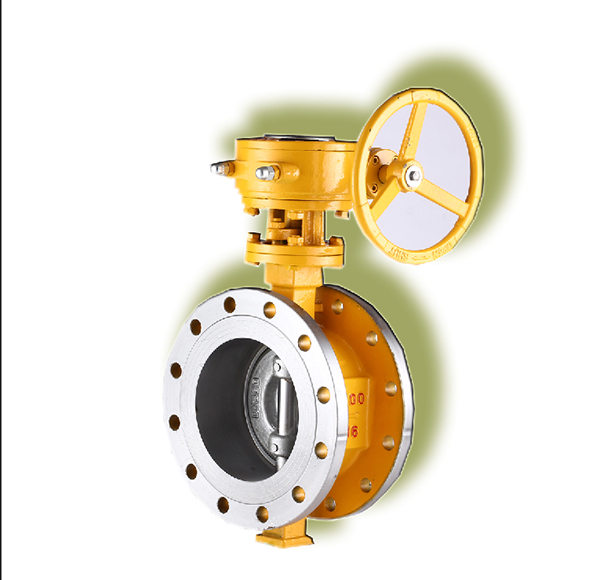

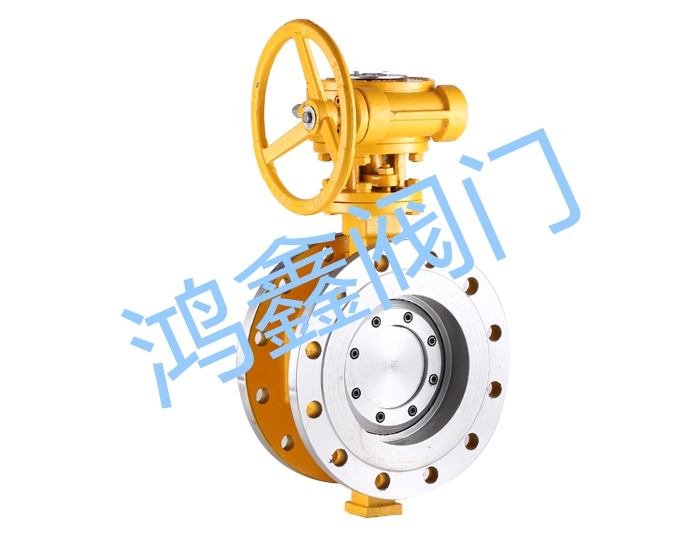

HX002法兰蝶阀D343H

加工定制品牌浙江鑫茂阀门有限公司型号D343H-16C DN200
材质不锈钢连接形式法兰结构形式垂直板式
适用介质各种高腐蚀化学介质压力环境高压工作温度高温
标准国标流动方向单向驱动方式蜗轮

法兰蝶阀

法兰蝶阀

法兰蝶阀

蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

一、结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。

二、主要分类

按连接方式分:

1、对夹式蝶阀:对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

2、法兰式蝶阀:法兰式蝶阀为垂直板式结构,阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。

3、凸耳式蝶阀

4、焊接式蝶阀焊接式蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。

三、安装维护

1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
