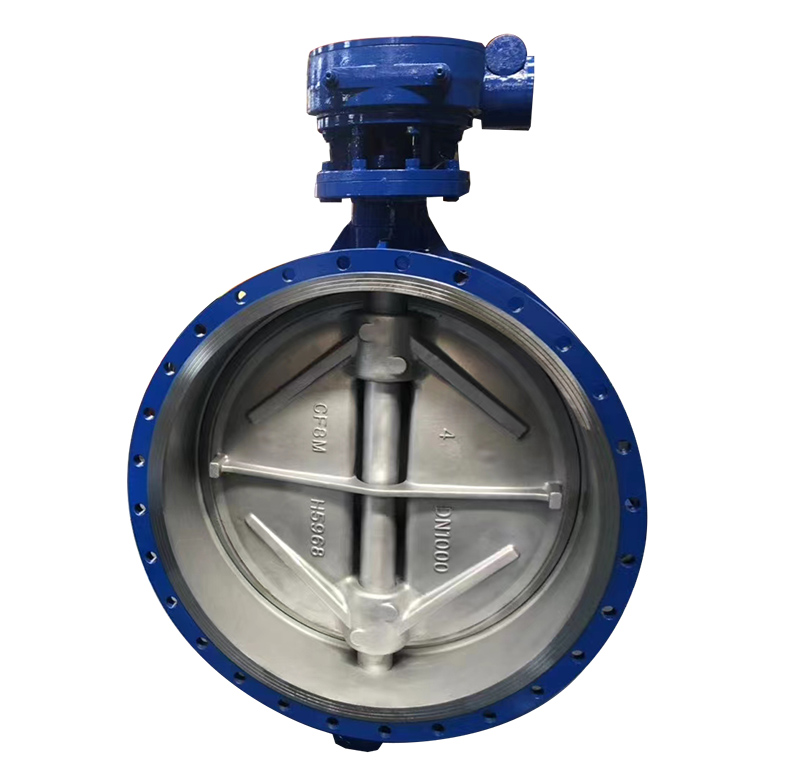

法兰蝶阀

GSD341X管网伸缩法兰式蝶阀_性能规范

GSD341X用途及特点

本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

GSD341X采用标准

法兰连接尺寸:GB9115-88

GB91113-88;GB4216-84

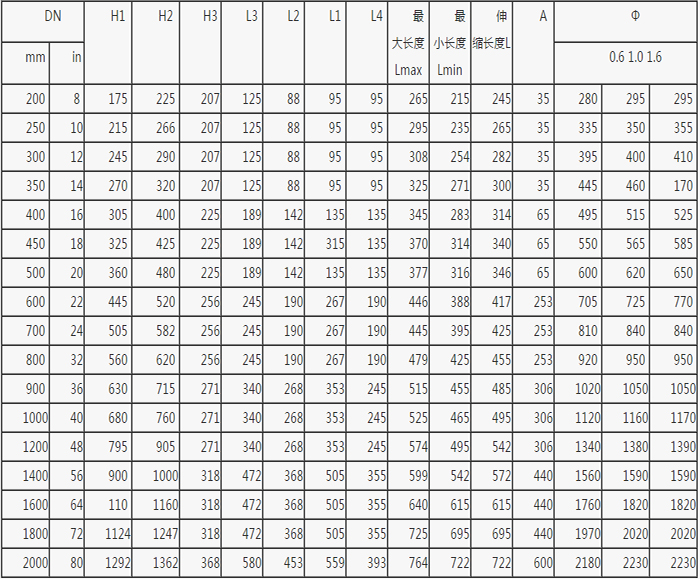

结构长度:GB12221-89

压力试验:GB/T13927-92:ZBJ16006-90

法兰蝶阀安装使用注意事项

1、 法兰蝶阀在安装前必须平放,切勿随意磕碰,

2、 法兰蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)

3、 当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。

4、 法兰蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,终止法兰阀法兰管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。式中:PS-管道试验压力,DN-管道直径

5、 法兰蝶阀不做温度补偿时,只做安装更换,维修阀门方便用时,可用通螺栓限位,对称夹紧法兰蝶阀以防止法兰管拉出(见图2),损坏法兰蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行限位螺栓晋严禁卸掉(螺栓另配)。

6、 管道施工现场严禁随意拆卸解体法兰蝶阀。

7、 本法兰蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短法兰蝶阀。管道安装时,要求法兰阀两端管道必须同心,管道上的两法兰面要求平行。

8、 发兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。

9、 法兰管安装的阀门后。

10、 法兰阀伸缩部分不得安装在管道拐角或管道末端。
