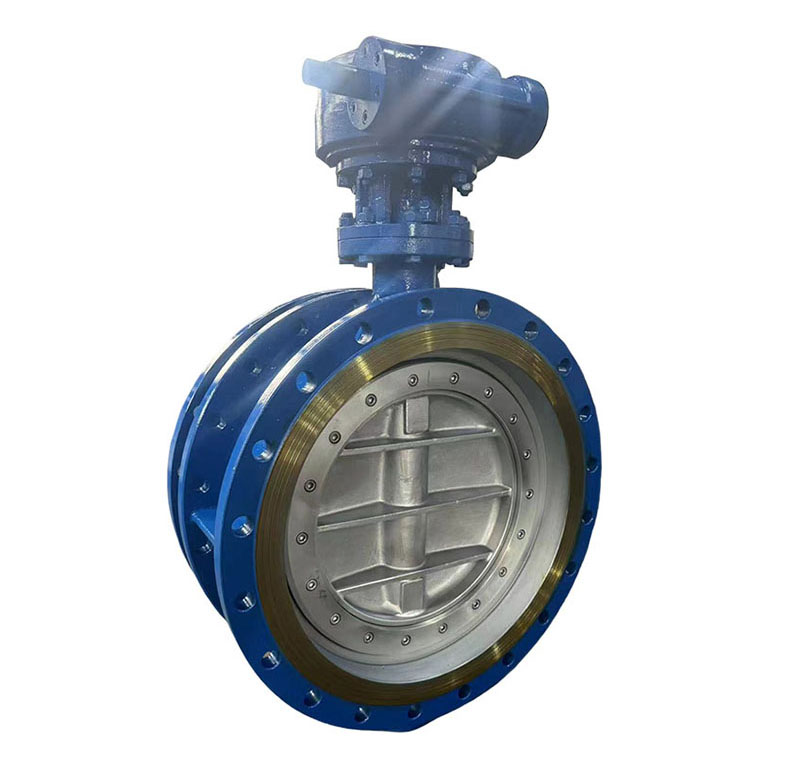

SD343H伸缩蝶阀

发布日期:[2020-06-23]     点击率:

SD343H伸缩蝶阀

SD343H伸缩蝶阀用途及特点:伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节

流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:

1、设计新颖、合理、结构特点、重量轻、操作方便、启闭迅速;

2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。

3、密封部位可调节更换、密封性能可靠等特点。

SD343H伸缩蝶阀采用标准

设计标准:GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

压力试验:GB/T13927-1992;JB/T9092-1999

SD343H伸缩蝶阀主要技术参数

公称通径DN(mm)50~2000公称压力PN(MPa)0.61.01.6试验压力强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用温度≤80℃适用介质空气、水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动

SD343H伸缩蝶阀主要零件的材质

零件名称材料阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢、不锈钢、铬钼钢密封圈橡胶、聚四氟、聚内脂、不锈钢阀杆2Cr13、不锈钢、铬钼钢伸缩管铸铁、铸钢、不锈钢、铬钼钢填料柔性石墨

订货须知:

一、①SD343H伸缩蝶阀产品名称与型号②SD343H伸缩蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定SD343H伸缩蝶阀型号,请按SD343H伸缩蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门厂家为您审核把关。
