伸缩蝶阀

发布日期:[2020-06-23]     点击率:

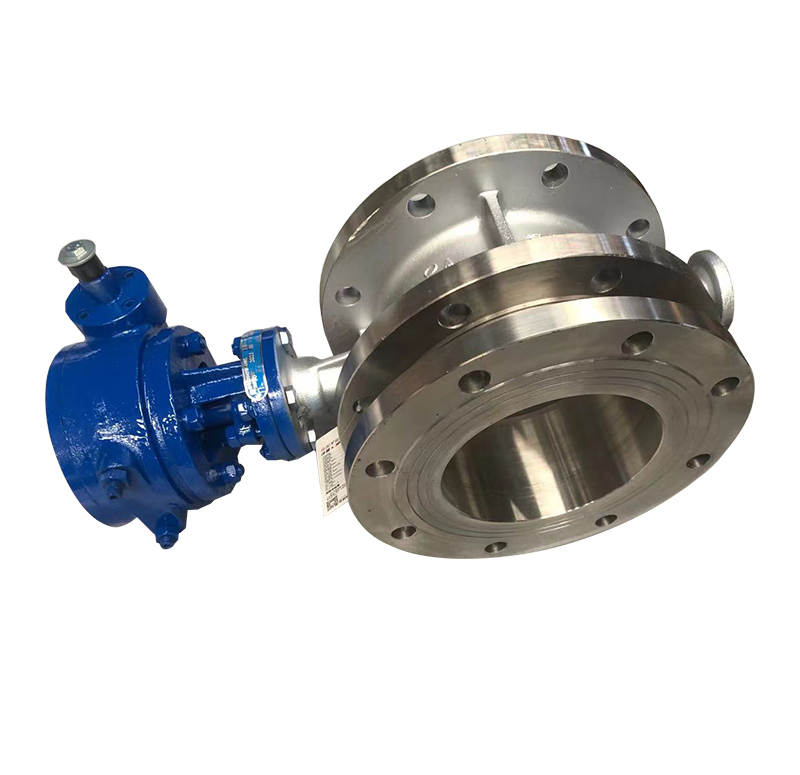

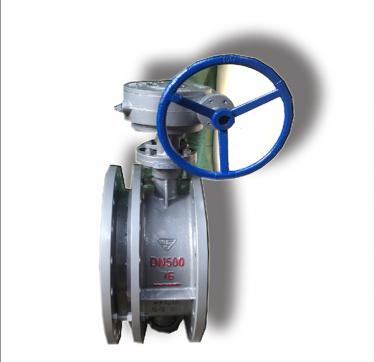

伸缩蝶阀

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。

多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

SD943H电动伸缩蝶阀

SD943(H、F、X)-(6、10、16)连接尺寸

DN

H1

H2

H3

法兰式L

最大长度Lmax

最小长度Lmin

伸缩长度L

L1

L2

L3

L4

电动装置型号

mm

in

50

2

80

112

248

108

164

138

151

103

185

103

297

QB-10-1

65

21/2

95

112

248

112

190

154

172

103

185

103

297

QB-10-1

80

3

98

130

248

114

195

163

177

103

185

103

297

QB-10-1

100

4

114

142

248

127

227

184

206

103

185

103

297

QB-10-1

125

5

128

174

248

140

254

201

215

103

185

103

297

QB-20-1

150

6

139

180

333

140

240

195

225

103

185

103

297

QB-20-1

200

8

174

225

333

152

265

215

245

103

185

103

297

QB-60-1

250

10

215

266

342

165

295

235

265

103

185

103

297

QB-60-1

300

12

245

290

342

178

308

254

282

118

322

118

250

QB-120-1

350

14

270

320

342

190

325

271

300

118

322

118

250

QB-120-1

400

16

305

400

342

216

345

283

314

118

322

118

250

QB-250-1

450

18

325

425

342

222

370

314

340

118

322

118

250

QB-250-1

500

20

360

480

342

229

377

316

346

118

322

118

250

QB-250-1

600

22

445

520

415

267

446

388

417

190

322

155

362

QB500-0.5

700

24

505

582

415

292

445

395

425

190

377

155

362

QB500-0.5

800

32

560

620

365

318

479

425

455

245

681

190

482

ZA60

900

36

630

715

365

330

515

455

485

245

766

268

370

ZA60

1000

40

680

760

365

415

525

465

495

245

766

268

370

ZA60

1200

48

795

905

396

470

574

495

542

245

879

268

405

ZA120

1400

56

900

1000

396

530

599

542

572

355

983

368

430

ZA120

1600

64

110

1160

460

600

640

615

616

355

1121

368

500

ZA240

1800

72

1124

1247

460

670

725

695

695

355

1121

368

500

ZA240

2000

80

1292

1367

460

760

764

722

722

393

1204

435

530

ZA240
