D943H-16C电动蝶阀

发布日期:[2020-06-24]     点击率:

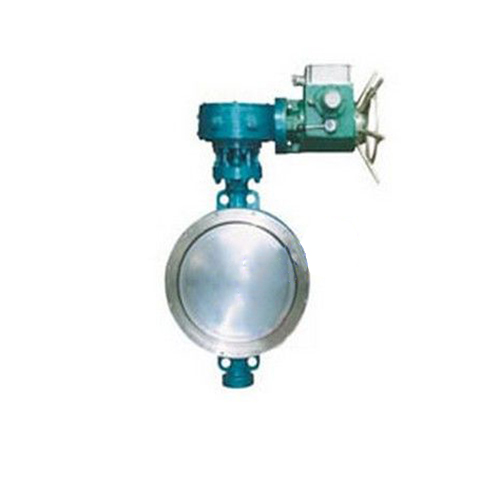

D943H-16C电动蝶阀

D943H-16C电动蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。

D943H-16C电动蝶阀结构原理:D943H电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。

D943H-16C电动蝶阀特点

1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、电动蝶阀可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。 调节性能好。

3、电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。

4、电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

D943H电动蝶阀有以下优点:

1、电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。

2、电动蝶阀结构简单,体积小,重量轻。

3、电动蝶阀可以运送泥浆,在管道口积存液体最少。

4、电动蝶阀低压下,可以实现良好的密封。

5、电动蝶阀调节性能好。
