D671X-10Z 气动软密封蝶阀

发布日期:[2020-06-24]     点击率:

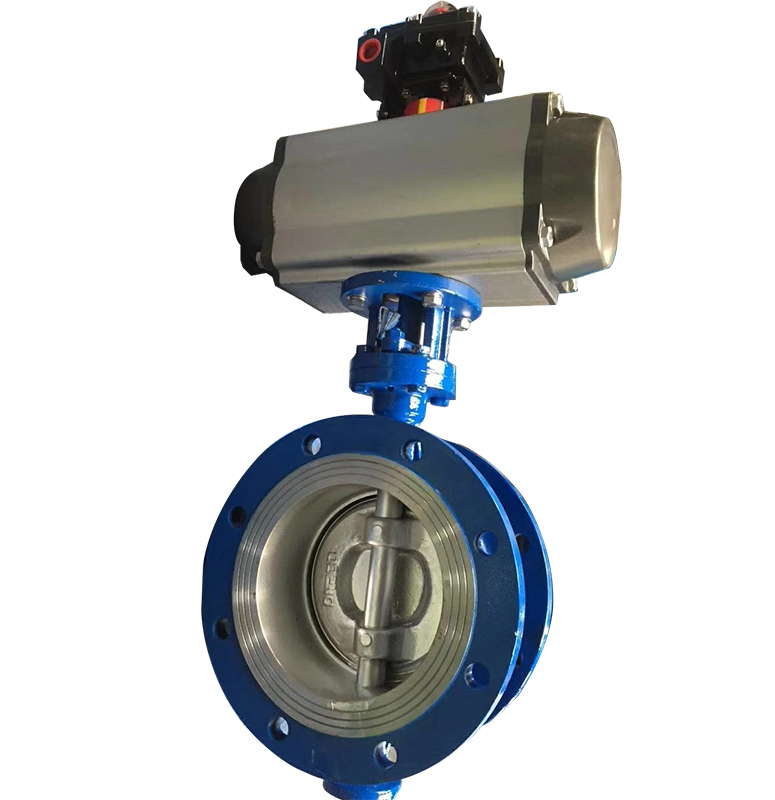

D671X-10Z 气动软密封蝶阀

气动软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

目前 ,气动软密封蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。

现有一种比较先进的蝶阀是阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

主要特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。

3、流量特性为直线,调节性能好。

4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。

6、密封件可更换,且密封可靠达到双向密封。

7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

8、气动软密封蝶阀可设计成法兰连接和对夹连接。

主要技术参数

阀体

阀体形式直通铸造蝶阀
公称通径DN50~1000mm
公称压力PN1.0、1.6 MPa
法兰标准JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式法兰式、对夹式
阀盖形式一体式
压盖型式压盖压紧式
密封填料V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式垂直板式(蝶形)
流量特性线性

执行机构

执行器型号GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
