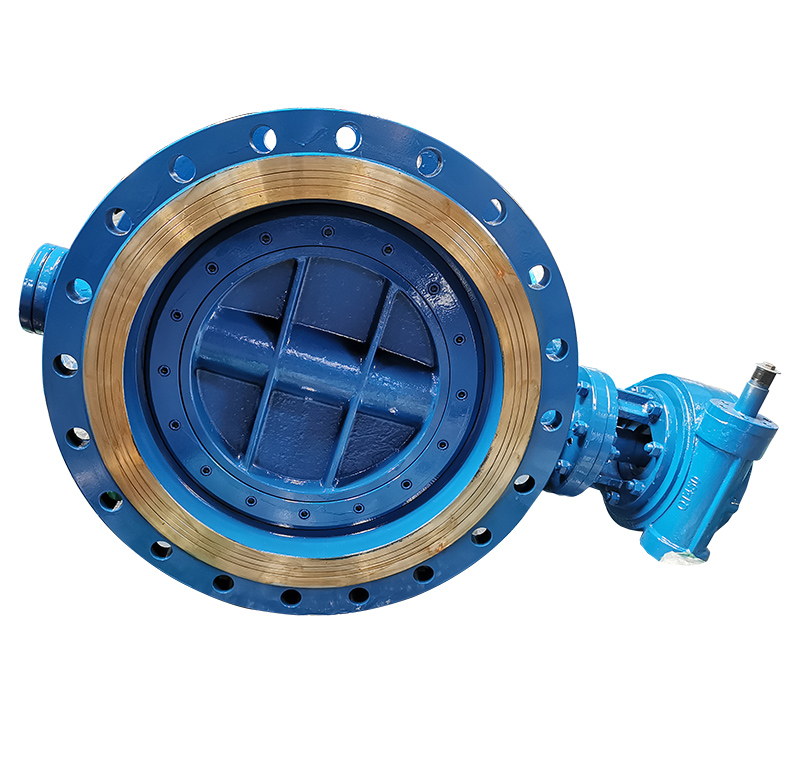

双偏心法兰蝶阀D342X D342F

发布日期:[2016-07-20]     点击率:

双偏心法兰蝶阀D342X D342F

D341X-10/16法兰涡轮蝶阀介绍:

法兰涡轮蝶阀的蝶板安装于管道的直径方向。法兰涡轮蝶阀结构简单、体积小、重量轻。只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

D341X-10/16法兰涡轮蝶阀适用范围:

法兰涡轮蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。

D341X-10/16法兰涡轮蝶阀主要零件材料

型号

阀体

蝶板

阀杆

阀座密封圈

D341X

QT450

QT450

2Cr13

丁腈橡胶


D341X-10/16法兰涡轮蝶阀主要性能参数

型号

公称压力

﹝MPa﹞

试验压力﹝MPa﹞

适用温度

适用介质

壳体

密封

D341X

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

1.6

2.4

1.76


D341X-10/16法兰涡轮蝶阀主要外形尺寸

公称通径DN(mm)

尺寸(mm)

L

D0

H

50

108

135

175

65

112

135

175

80

114

135

190

100

127

160

200

125

140

160

215

150

140

160

215

200

152

240

310

250

165

280

310

300

178

320

340

350

190

320

355

400

216

320

535

450

222

320

540

500

229

360

590

600

267

360

650

700

292

360

710

800

318

400

815

900

330

400

870

1000

410

400

940

1200

470

400

1020

1400

530

400

1270


D341X-10/16法兰涡轮蝶阀特点:

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的 阀门。

3、可以运送泥浆,在管道口积存液体少。

4、低压下,可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大,流体阻力较小。

7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。



9、安装方便。

10、操作灵活省力,可选择手动、电动、气动、液压方式。
