D343X三偏心法兰蝶阀

发布日期:[2024-02-24]     点击率:

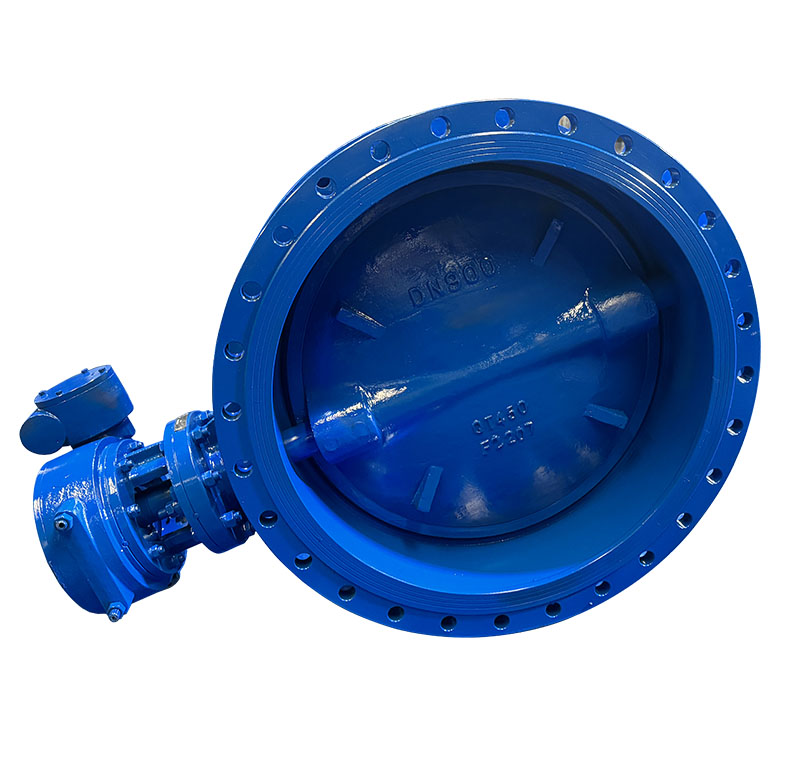

D343X三偏心法兰蝶阀

D343X法兰蝶阀被广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数

公称通经DN(mm)50~2000
公称药理PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

主要零部件材料

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈丁青橡胶
填料柔性石墨

主要外形连接尺寸(单位:mm)

公称通经(DN)

主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
501083501121651254-181651254-181651254-18
651123701151851454-181851454-181851458-18
801143801202001604-182001608-182001608-18
1001274201382201808-182201808-182351908-22
1251404601642502108-182502108-222702208-26
1501405551752852408-222852408-223002508-26
2001527602003402958-2234029512-2236031012-26
25016583024339535012-2240535512-2642537012-30
30017889525044540012-2246041012-2648543016-30
35019095028050546016-2252047016-2655549016-33
400216119030556551516-2658052516-3062055016-36
450222125535061556520-2664058520-3067060020-36
500229130538067062020-2671565020-3373066020-36
600267134044578072520-3084077020-3684577020-39
700292152048089584024-3091084024-3696087524-42
8003181710530101595024-33102595024-39108599024-48
90033018105801115105028-331125105028-391185109028-48
100041019606501230116028-361255117028-421320121028-56
120047022507601455138032-391485139032-481530142032-56
140053024358501675159036-421685159036-481755164036-62
1600600278010301915182040-481930182040-561975186040-62
1800670302012302115202044-482130202044-562195207044-70
2000760327013502325223048-482345223048-622425230048-70
