带锁对夹蝶阀D73H

发布日期:[2020-06-23]     点击率:

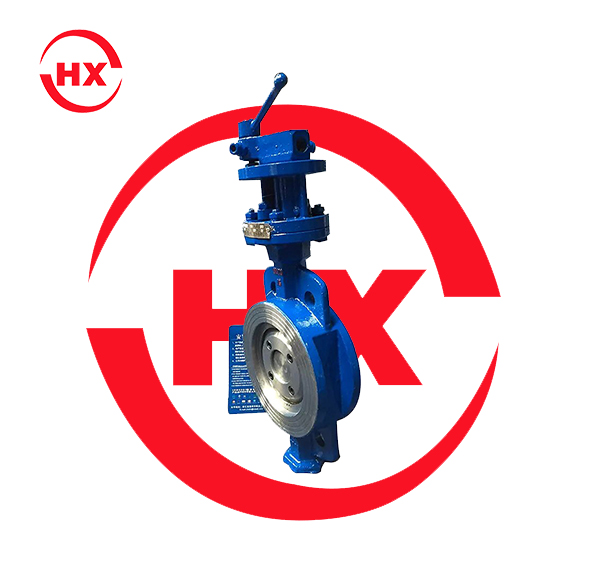

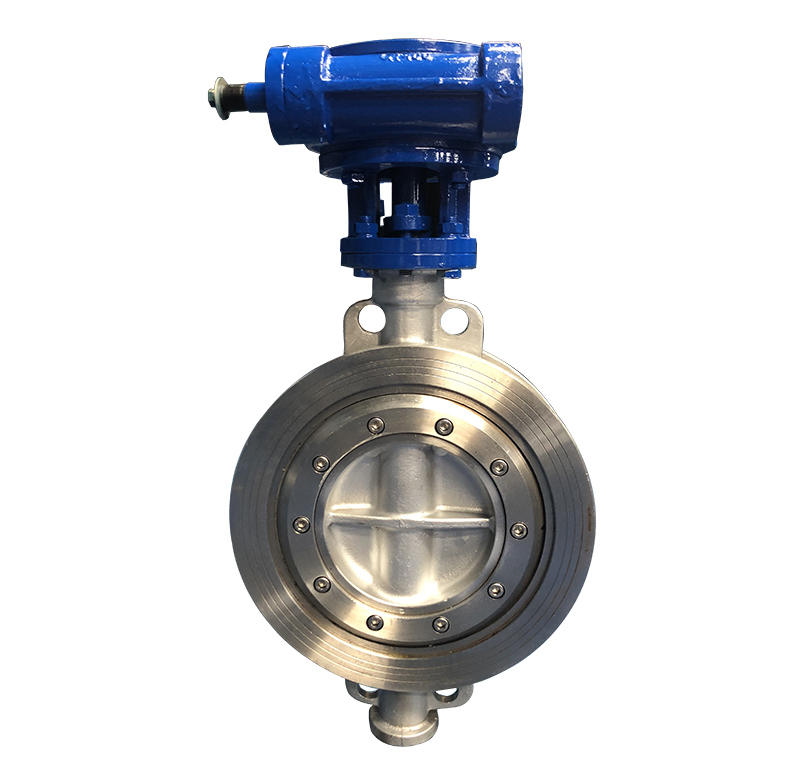

带锁对夹蝶阀D73H

D73H对夹蝶阀特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D73H对夹蝶阀主要技术参数


公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

D73H对夹蝶阀主要零部件材料


零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

D73H对夹蝶阀采用标准


制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

D73H对夹蝶阀适用介质及适用温度

产品类型

适用介质

适用温度℃

碳钢型

水、水蒸汽、油、蒸汽

≤300

合金钢型

油品、蒸汽

≤650

不锈钢高温型

蒸汽、油品、酸类、海水

≤900

D73H-10/16/25C/P/R/RLD73H对夹蝶阀主要外形连接尺寸


公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

L2

H

H1

D1

Z-D

A

D1

Z-D

A

D1

Z-D

A

50

43

265

350

112

125

4-18

90℃

125

4-18

90℃

125

4-18

90℃

65

46

265

370

115

145

4-18

90℃

145

4-18

90℃

145

4-18

90℃

80

49

320

380

120

160

8-18

45℃

160

8-18

45℃

160

8-18

45℃

100

56

320

420

138

180

8-18

45℃

180

8-18

45℃

190

8-22

45℃

125

64

340

460

164

210

8-18

45℃

210

8-18

45℃

220

8-26

45℃

150

70

390

555

175

240

8-22

45℃

240

8-22

45℃

250

8-26

45℃
