多层次不锈钢对夹蝶阀

发布日期:[2020-06-23]     点击率:

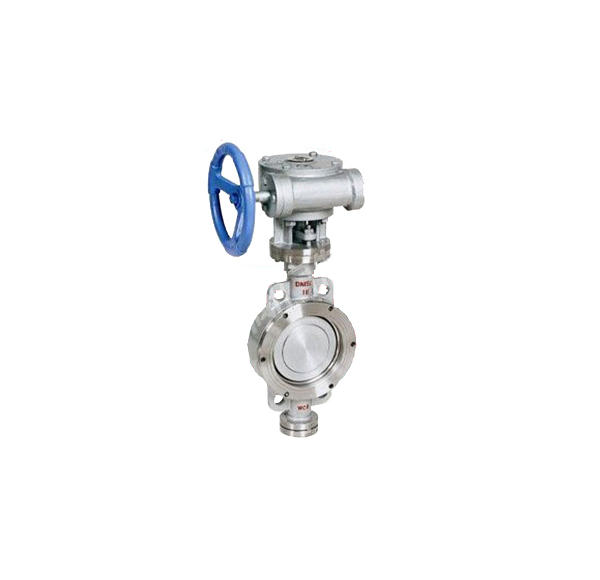

多层次不锈钢对夹蝶阀

不锈钢硬密封对夹蝶阀产品用途

对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

不锈钢多层次硬密封对夹蝶阀产品特点

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长不锈钢多层次硬密封对夹蝶阀等特点。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D373W/D73Y多层次不锈钢对夹蝶阀主要外形和连接尺寸

公称通径
DN(mm)
尺寸 (mm)
L1.0MPa1.6MPa
DD1Z-ΦdDD1Z-Φd
501081651254-181651254-18
651121851454-181851454-18
801142001608-182001608-18
1001272201808-182201808-18
1251402502108-182502108-18
1501402852408-222852408-22
2001523402958-2234029512-22
25016539535012-2240535512-26
30017844540012-2246041012-26
35019050546016-2252047016-26
40021656551516-2658052516-30
45022261556520-2664058520-30
50022967062020-2671065020-33
60026778072520-3084077020-36
70029289584024-3091084024-36
800318101595024-33102595024-39
