D671X气动对夹式衬胶蝶阀

发布日期:[2016-07-20]     点击率:



D671X气动对夹式衬胶蝶阀——性能规范

阀体材料:铸铁、碳钢、不锈钢

密封圈材料:

天然橡胶(NR)-20℃~+85℃

乙丙橡胶(NBR)-20℃~+82℃

硅橡胶(SI)-70℃~+150℃

氟橡胶(VITON)-23℃~+150℃

氟丁橡胶(CR)0~+80℃

丁基橡胶(IIR)-40~+100℃

聚四氟乙稀塑料(PTFE)+10℃~+150℃

D671X气动对夹式衬胶蝶阀——采用标准

法兰连接尺寸:GB4216-84,GB9115-88

结构长度:GB12221-89

压力试验:GB/T13927-92;ZBJ16006-90

适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

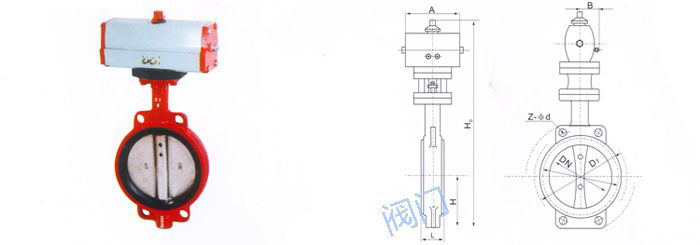

D671(X、J)-6、10C、P、R、Z连接尺寸


公称通径DN

L

D1

D

Z-Φd

H

Ho

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

865

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380
