D71X手柄式对夹衬胶蝶阀

发布日期:[2020-06-24]     点击率:

D71X手柄式对夹衬胶蝶阀



D71X手柄式对夹衬胶蝶阀_性能规范

阀体材料:铸铁、碳钢、不锈钢

密封圈材料:乙丙橡胶(EPDM)-40℃~+125℃

丁腈橡胶(NBR)-20℃~+82℃

硅橡胶(SI)-70℃~+150℃

氟橡胶(VITON)-23℃~+150℃

氟丁橡胶(CR)0~+80℃

聚四氟乙稀塑料(PTFE)+10℃~+150℃

采用标准

法兰连接尺寸:GB4216-84,GB9115-88

结构长度:GB12221-89

压力试验:GB/T13927-92;ZBJ16006-90

适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

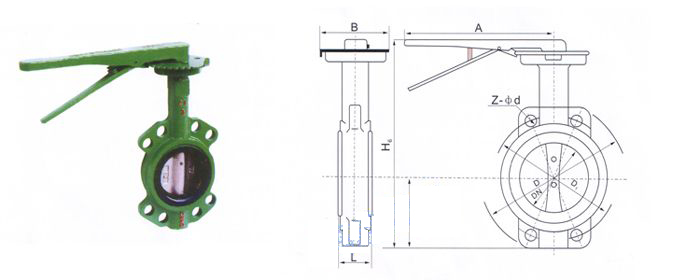

D71(XA、JA)-10C、P、R、Z连接尺寸


公称通径DN

L

D1

D

Z-Φd

H

Ho

A

B

25

43

85



4-14









32

43

100



4-18









40

43

110



4-18



220





50

43

125



4-18

63

235

270

65

65

46

145

165

4-18

70

250

270

65

80

46

160

185

8-18

83

275

270

65

100

52

180

200

8-18

105

316

270

65

125

56

210

220

8-18

115

340

310

65

150

56

240

285

8-22

137

376

310

65

200

60

295

340

8-22

164

472

365

90


D(2、3)71(XA、JA)-(6、10、16)C、P、R、Z连接尺寸

公称通径DN

L

D1

D

Z-Φd

H

Ho

A

B

Do

50

43

125

165

4-18

63

306

193

125

150

65

46

145

185

4-18

70

321

193

125

150

80

46

160

200

8-18

83

346

193

125

150

100

52

180

220

8-18

105

387

193

125

150

125

56

210

250

8-18

115

411

193

125

150

150

56

240

285

8-22

137

447

193

125

150

200

60

295

340

8-22

164

572

283

165

220

250

68

350

395

12-22

206

646

283

165

220

300

78

400

445

12-22

230

738

334

175

280

350

78

460

505

16-22

248

761

334

175

280

400

102

515

565

16-26

289

877

425

210

320

450

114

565

615

20-26

320

938

425

210

320

500

127

620

670

20-26

343

993

425

210

320

600

154

725

780

20-30

413

1131

425

210

320

700

165

840

895

24-30

478

1476

620

320

400

800

190

950

1015

34-33

525

1533

620

320

400

900

203

1050

1115

28-33

585

1655

620

320

400

1000

216

1160

1230

28-36

640

1765

620

400

400

1200

254

1380

1455

32-39

755

1995

620

400

400
