高压蝶阀D343H

发布日期:[2020-06-24]     点击率:

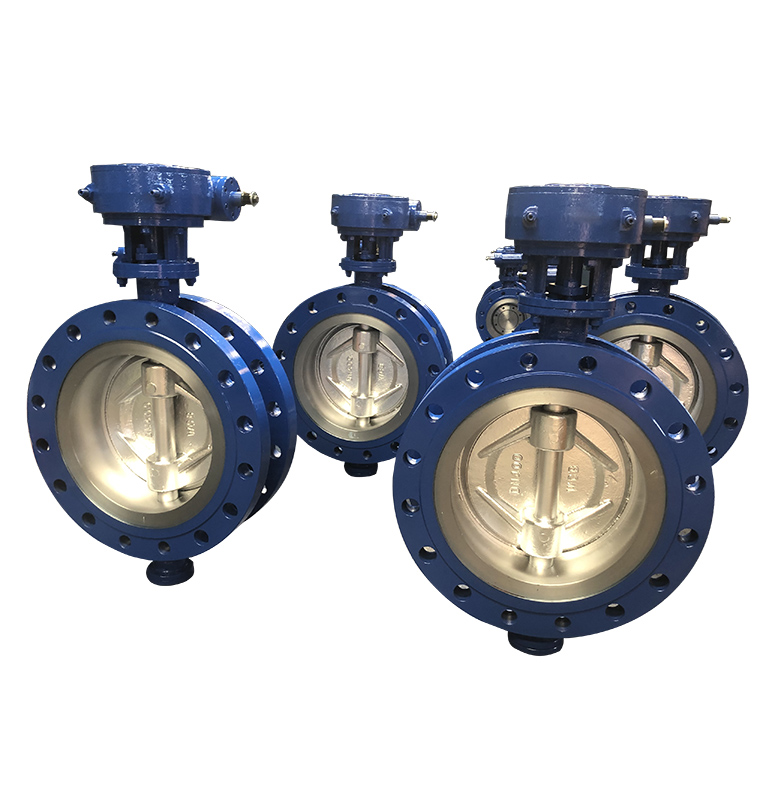

高压蝶阀D343H

GD341X蜗轮传动法兰式管网蝶阀_性能规范

阀体材料:铸铁、碳钢、不锈钢

密封圈材料:天然橡胶(NR)-20℃~+85℃

乙丙橡胶(NBR)-40℃~+125℃

丁腈橡胶(EBR)-20℃~+82℃

硅橡胶(SI)-70℃+150℃

氟橡胶(VITON)-23℃~+150℃

氟丁橡胶(CR)0~+80℃

丁基橡胶(IIR)-40℃~+100℃

聚四氟乙稀塑料(PTFE)+10℃~+150℃

采用标准

法兰连接尺寸:GB4216-84,GB9115-88

结构长度:GB12221-89

压力试验:GB/T13927-92;ZBJ16006-90

适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。


GD341X-6、10、16ZP、R、C连接尺寸

通径DN

L

H

H2

H3

A

B

Φ

n-d及TH

0.6MPA

1.0MPA

1.6MPA

0.6MPA

1.0MPA

1.6MPA

80

114

495

140

250

163

97

150

160

160

4-18

m16

8-18

m16

8-19

m16

100

127

506

142

250

163

97

170

180

180

4-18

m16

8-18

m16

8-19

m16

125

140

570

185

250

163

97

200

210

210

8-18

m16

8-18

m16

8-19

m16

150

140

600

200

250

163

97

225

240

240

8-18

m16

8-22

m20

8-23

m20

200

152

670

225

270

230

114

280

295

295

8-18

m16

8-22

m20

8-23

m20

250

165

751

266

270

230

114

335

350

355

12-18

m16

12-22

m20

12-28

m24

300

178

855

340

270

230

114

385

400

410

12-22

m20

12-22

m20

12-28

m24

350

190

915

375

270

230

114

445

460

470

12-22

m20

16-22

m20

16-28

m24

400

216

970

395

270

331

143

495

515

525

16-22

m20

16-26

m24

16-31

m27

450

222

1015

420

270

331

143

550

565

585

16-22

m20

20-26

m24

20-31

m27

500

229

1110

480

270

331

143

600

620

650

20-22

m20

20-26

m24

20-34

m30

600

267

1303

515

343

487

377

705

725

770

20-26

m24

20-30

m27

20-37

m33

700

292

1425

577

343

487

377

810

840

840

24-26

m24

24-30

m27

24-37

m33

800

318

1523

620

343

487

377

920

950

950

24-30

m27

24-33

m30

24-40

m36

900

330

1703

715

358

650

410

1020

1050

1050

24-30

m27

28-33

m30

28-40

m36

1000

410

1793

755

358

650

410

1120

1160

1170

28-30

m27

28-36

m33

28-43

m39

1200

470

2050

900

358

650

410

1340

1380

1390

32-33

m30

32-39

m36

32-49

m45

1400

530

2320

995

425

940

460

1560

1590

1590

36-36

m33

36-42

m39

36-49

m45

1600

600

2675

1150

425

940

460

1760

1820

1820

40-36

m33

40-48

m45

40-56

m52

1800

670

2796

1247

425

940

460

1970

2020

2020

44-39

m36

44-48

m45

44-56

m52

2000

760

3075

1360

425

940

460

2180

2230

2230

48-42

m39

48-48

m45

48-62

m52
